MESH自组网模块(YL-800RN-100mW)-深圳捷迅易联科技
文章来源:未知编辑:admin时间:2020-04-30 23:15
一、 产品概述
YL-800RN-100mW 是一款高性能、低功耗、远距离的微功率无线 MESH 组网模块,内嵌无线 MESH自组网协议, MESH 是分布式的对等网状网络,能够充分利用网络中的路由冗余,具有优异的网络自愈性、稳定性和极佳的数据吞吐量,其组网耗时很短,所有的设备上电即工作,支持 7 级路由,网络覆盖范围达到 7 公里以上。物理层采用了很多先进的无线通信技术如跳频、自适应速率、安全可靠的全网自组网技术 、交织纠错编码等;链路层采用智能的碰撞避免算法,具有优异的抗干扰能力。
二、 产品特点
基于 LoRaTM 扩频调制技术。
380—510MHz 免申请频段,其他频段可定制。
生产免调试,3.4-5.5V 宽电压范围,可定做 2.1-3.6V。
微功率发射,标准 22dBm,7 级可调
接收灵敏度高达-148dBm,最大发射功率+22dBm。
采用高效前向纠错编码技术和跳频机制,抗干扰能力强,误码率低。
MESH 协议分层处理,大大地提供了稳定性。
分布式路由,完全是网状网。
上电工作,只需首次通信完成组网功能,建立路由表。
可以通过软件或者单片机命令灵活设置模块参数。
1.5mm 标准半孔焊盘,方便嵌入式安装。
支持空中无线升级。
内置看门狗,保证长期可靠稳定运行。
开阔的单点有效通讯距离可达 2-3 公里。
三、 应用领域
智能家居、智能交通、传感网络;
工业自动化、农业现代化、建筑智能化;
水、电、气、暖等计量表自动集中抄表系统;
水利、油田、矿井、气象等设备信息采集;
路灯控制、电网监测、风光互补系统;
工业设备数据无线传输以及工业环境监测;
其他一切需要无线代替有线通讯的情况。

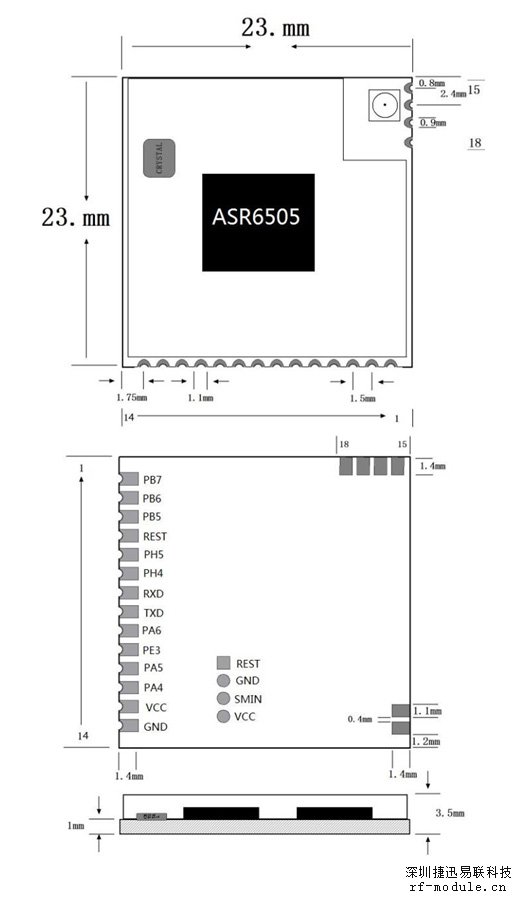

四、 尺寸结构五、 引脚定义
注:TXD,RXD,都是3.3V电平,如果用户是5V的MCU,为了稳定,建议做电平转换。
注:18脚ADC,是一个预留脚,主要是做定做ADC 采集的时候才会用到,如果没有特殊的应用要求,这个管脚直接悬空,不需要接地或电源。

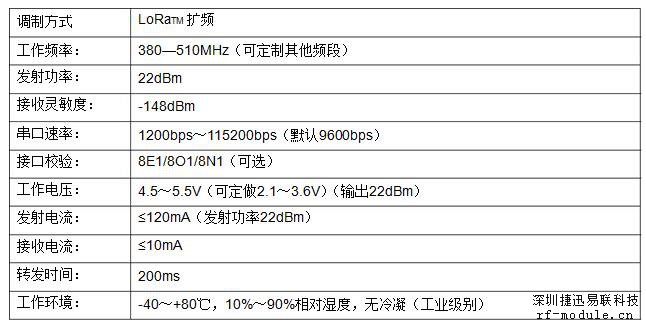

六、 技术参数
其他详情请下载下方pdf文档资料查看
