一、 产品概述
YL-100D是一款高稳定性，低功耗，高性价比的无线数传电台，并且采用GFSK调制方式，增加了无线数据的稳定性。YL-100D是透明传输模块，在不改变客户的任何数据和协议的前提，完成无线传输数据功能。YL-100D在稳定性上面，软件做了非常多的检测措施，保证模块在任何情况下都不可能出现死机或不工作，完全按工业级的设计标准。该模块相对一般模块具有输入电压宽，灵敏度高，传输距离远，通讯速率高，内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率，工作信道，发射功率，通讯数率等参数。
二、 产品特点
*中功率发射,标准GFSK调制方式,半100mW，分双工通讯，7级可调低成本，高性能，高可靠性空中收/发转换，连接，控制自动完成
*工作频段：433MHz其他频道可以定制。
*接收灵敏度高达-121dBm，
*传输距离1000米以上,如开阔地无干扰情况下可达1.5Km
*发射工作电流小于120mA，发射功率最高达20dB
*接收工作电流小于30mA。
*标准配置提供32个信道，满足用户多种通信组合方式的需求，用户可通过软件
*自行配置，信道扩展能力强
*通讯速率生产免调试1.2kbps，标准的-57.6kbps，用户可通过软件配置工作电压5V-35V
三、 应用领域
*防盗报警智能卡，铁路机车远程检测
*水、电、煤气，暖气自动抄表收费系统或无功补偿及电网监测
*无线会议表决、打分系统，PDA终端、无线点菜系统
*LED屏无线传输文字，图片和无线控制，
*电子衡器、无线吊秤、车辆监测、老化设备检测，
*工业设备数据无线传输以及工业环境监测
*视频监控云台控制，门禁考勤读卡器
*气象/油井/水利设备信息采集以及自然环境检测
*矿井下井人员考勤定位系统；瓦斯检测报警；仪器、货物、医疗设备等重要资产和重要人员的区域定位；物流的供应链管理。
*风力发电路灯无线控制，太阳能光伏逆变器的数据监控。

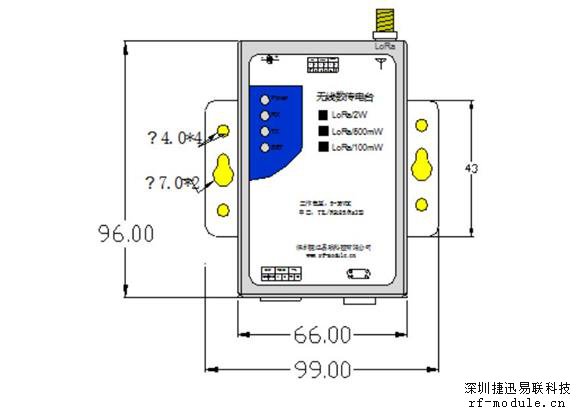

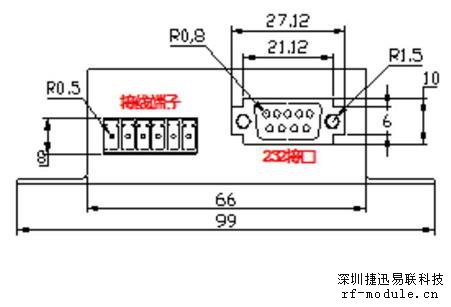

五、 接口介绍

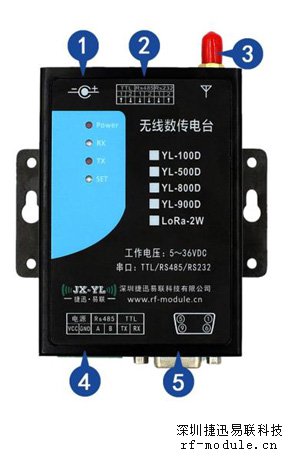

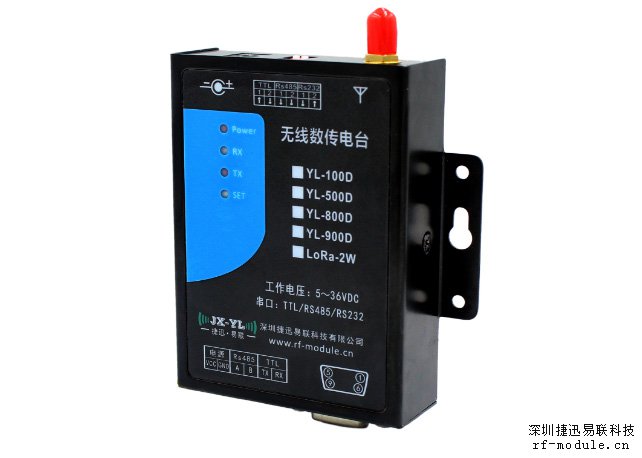

YL_100D电台上面接口说明。如图所示：
1：DC电源座，主要是电源输入，用于整个电台的供电，输入电源范围是直流 6-35V,电流不小于 1.5A。
2:串口切换拨码开关，主要用来选择和电台通讯的接口方式，有 MAX232,MAX485和 TTL,同时 SET灯也有相应的指示。主要看电台上面的标识，选择和你设备配备的端口。
3：天线接口，此接口为标准的 SMA天线接口，接入的天线是 50欧阻抗。
4：电源输入，MAX485和 TTL输出，电源输入 5V~35V ,1.5A的电源。
注：如果用 DC电源座供电就不可以再从这里供电。
5：标准 DB9接口 MAX232接口.(注：只有三线有用 2,3 5.)
6:面板 LED指示灯，POWER电源指示灯，上电就亮。数据收发 RX，TX指示灯。无线收到数据 RX闪烁，无线发送数据 TX闪烁。SET接口设置灯红蓝都亮表示 MAX485接口，红灯亮表示 TTL接口，蓝灯亮表示 MAX232接口。
调制方式：GFSK
工作频率：420~450MHz
发射功率：20dBm
接收灵敏度：-121dBm@1.2kbs
串口速率：1200bps～57600bps
接口校验：8E1/8O1/8N1（可选）
工作电压：5～35V宽电压输入（输出20dBm）
发射电流：≤150mA（发射功率20dBm）
接收电流：≤30mA
客户端唤醒时间：即时唤醒
工作温度：-40～+80（工业级别）
工作湿度：10%～90%相对湿度，无冷凝
其他参数请下载以下pdf资料了解
