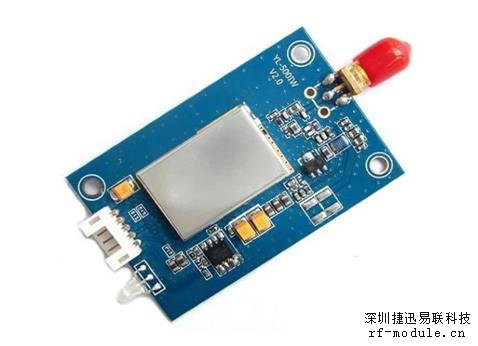

一、 产品概述
YL-500IL是一款高稳定性，低功耗，高性价比的无线模块，并且采用GFSK调制方式，增加了无线数据的稳定性。YL-500IL是透明传输模块，在不改变客户的任何数据和协议的前提，完成无线传输数据功能。YL-500IL在稳定性上面，软件做了非常多的检测措施，保证模块在任何情况下都不可能出现死机或不工作，完全符合工业级的设计标准。该模块相对一般模块具有尺寸小，灵敏度高，传输距离远，通讯数率高，内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率，工作信道，发射功率，通讯数率等参数。
二、 产品特点
* 中功率发射,标准500mW，分7级可调低成本，高性能，高可靠性
* GFSK调制方式,半双工通讯，空中收/发转换，连接，控制自动完成
* 工作频段：433MHz其他频道可以定制。
* 接收灵敏度高达-121dBm，
* 传输距离3000米以上,如开阔地无干扰情况下可达4.5Km
* 发射工作电流小于500mA，发射功率最高达27dB
* 接收工作电流小于30mA,休眠电流<5uA（需要定制说明）
* 标准配置提供32个信道，满足用户多种通信组合方式的需求，用户可通过软件
* 自行配置，信道扩展能力强
* 通讯速率1.2kbps-115.2kbps，用户可通过软件配置
* 生产免调试，标准的工作电压5V-12V
三、 应用领域
*无线排队设备，酒店电子门锁、生物识别门禁管理系统。
*医疗和电子仪器仪表自动化控制
*智能教学设备、婴儿监护、医病房呼叫系统
*家庭电器和灯光智能控制
*防盗报警智能卡，铁路机车远程检测
*水、电、煤气，暖气自动抄表收费系统或无功补偿及电网监测
*无线会议表决、打分系统，PDA终端、无线点菜系统
*LED屏无线传输文字，图片和无线控制，
*电子衡器、无线吊秤、车辆监测、老化设备检测，
*工业设备数据无线传输以及工业环境监测
*视频监控云台控制，门禁考勤读卡器
*气象/油井/水利设备信息采集以及自然环境检测
*矿井下井人员考勤定位系统；瓦斯检测报警；仪器、货物、医疗设备等重要资产和
*重要人员的区域定位；物流的供应链管理。
*风力发电路灯无线控制，太阳能光伏逆变器的数据监控。
调制方式：GFSK
工作频率：420~450MHz（可定制）
发射功率：27dBm
接收灵敏度：-121dBm@1.2kbs
串口速率：1200bps～115200bps
接口校验：8E1/8O1/8N1（可选）
工作电压：5～12V（输出27dBm）
发射电流：≤500mA（发射功率27dBm）
接收电流：≤30mA
客户端唤醒时间：即时唤醒
工作温度：-40～+80℃（工业级别）
工作湿度：10%～90%相对湿度，无冷凝
六、 应用电路
1.接线说明

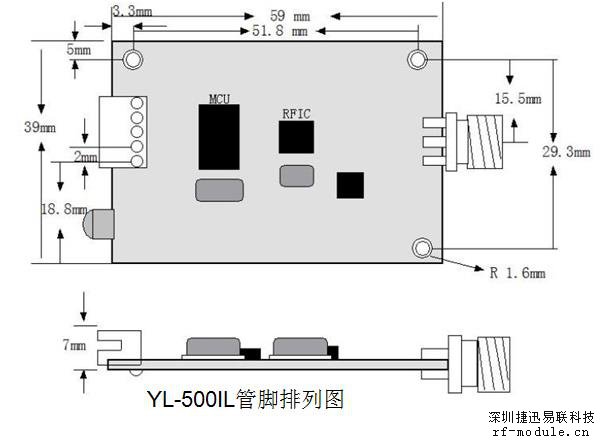

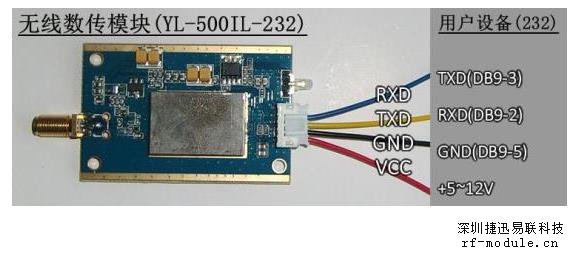

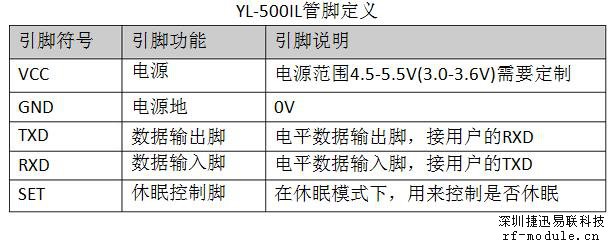

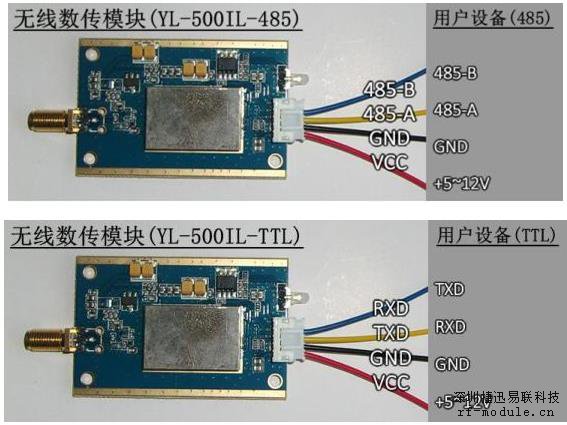

YL-500IL模块分三种数据接口，三种接口电路大致一样，单有些细节需要注意，以下是三种接口的示意图。
在上面的接线电路上大家可能注意到了模块的第5脚什么都没接，因为以上三个图是典型接线方式，如果客户使用了休眠功能，那么第5脚SEL就是用来控制模块是否休眠的管教，可以连接客户端普通IO口。
注：如果大家不知道模块是什么接口，可以看下模块背面，如果模块背面有485芯片就是485接口，如果模块背面有232芯片就是232接口，如果没IC,那么是TTL接口，在接线的时候一定要注意GND一定要和设备供地。
2.接线注意事项
TTL模块接线需要注意的就是电平电压，因为模块的电平是3.3V,所以客户端的电平如果是5V，你们最好是做个电平转换电路，这样应用的时候模块和设备通信稳定性就提高。232接口的模块没主要是注意RXD和TXD的接线交叉。485电平理论上是不需要共地，因为485是差分信号，但一般为了稳定还是共地比较可靠，如果在使用的时候发现通信有问题，首先可以在A,B线上各增加一个上拉和下拉电阻(4.7K~10K)和在A,B线之间加个120R的平衡电阻。
其他参数请下载以下pdf资料了解
