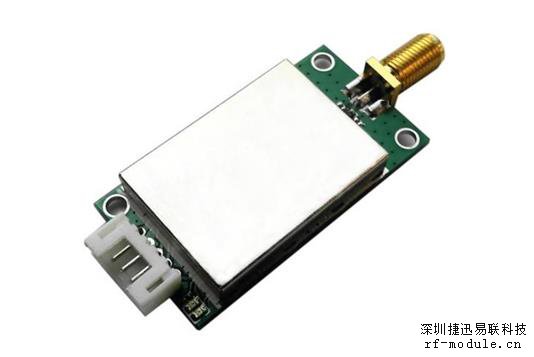

一、 产品概述
YL-800IL是一款高性能、低功耗、远距离的微功率射频无线数据收发模块,内部自动扩频计算和前导CRC纠错处理,不改变用户的任何数据和协议,采用半双工透明传输机制,实现无线代替的功能。模块的射频芯片基于扩频跳频技术,在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK模块。配置STM低功耗高速处理器,数据处理能力、运算速度均有所提高。用户可以通过我司配置的上位机软件,根据实际需求灵活配置模块的工作频率、串口速率、扩频因子、有效数据比和扩频带宽等参数,操作简单,使用方便。
二、 产品特点
* 基于LoRaTM 扩频调制技术。
* 半双工通讯,串口数据透明传输。
* 420~450MHz免申请频段,其他频段可定制。
* 生产免调试,3.4-5.5V宽电压范围,可定做2.1-3.6V。
* 微功率发射,标准 100mW,7级可调。
* 接收灵敏度高达-148dBm,最大发射功率+20dBm。
* 采用高效前向纠错编码技术和跳频机制,抗干扰能力强,低误码率。
* 支持串口唤醒,随时收发数据,无周期唤醒时间。
* 支持空中唤醒,通过模块给出AUX信号,唤醒用户设备。
* CAD检测 LoRa TM信号,防止误唤醒。
* 可以空中升级和串口升级模块
* 可以动态读出接收数据包的RISS值
* 多种命令监听空中信道占用。
* 可通过命令切换模块的工作模式。
* 可以通过软件或者单片机命令灵活设置模块参数。
* 2.0接线座支持 TTL/RS232/RS485电平信号。
* 内置看门狗,保证长期可靠稳定运行。
* 开阔地有效通讯距离可达3~5公里。
三、 应用领域
*智能家居、智能交通、传感网络;
*工业自动化、农业现代化、建筑智能化;
*水、电、气、暖自动集抄系统;
*水利、油田、矿井、气象等设备信息采集;
*路灯控制、电网监测、风光互补系统;
*工业设备数据无线传输以及工业环境监测;
*其他一切需要无线代替TTL/RS232/RS485有线通讯的情况。
调制方式:LoRaTM 扩频
工作频率:420~450MHz(可定制)
发射功率:20dBm
接收灵敏度:-148dBm@1.2kbs
串口速率:1200bps~115200bps(默认9600bps)
接口校验:8E1/8O1/8N1(可选)
工作电压:4.5~5.5V(可定做3.0~3.6V)(输出20dBm)
发射电流:≤75mA(发射功率20dBm)
接收电流:≤19.2mA
低电流模式:≤850uA
休眠模式:≤190uA
低电流模式:≤850uA
休眠模式:≤190uA
客户端唤醒时间:即时唤醒
空中唤醒时间:≤2S
空中唤醒时间:≤2S
工作温度:-40~+80℃(工业级别)
工作湿度:10%~90%相对湿度,无冷凝

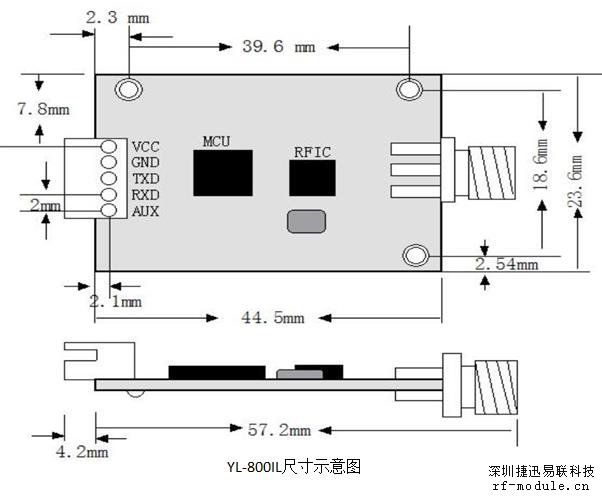

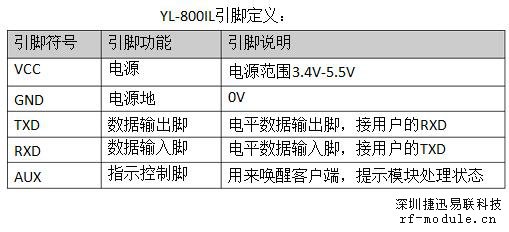

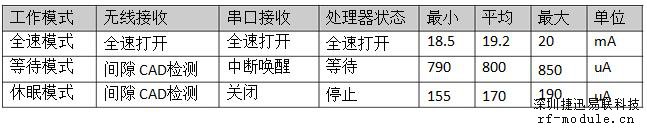

六、 功率消耗
七、 应用电路
无线模块和用户设备连接方式如图 7.1所示,需要注意共地连接,否则模块可能无法正常工作。设备的串口速率和串口校验要须和模块一致,模块和模块之间通信需要设置空中收发频率、扩频因子、扩频带宽、网络 ID、有效数据比和工作模式一致。
无线模块和用户设备连接方式如图 7.1所示,需要注意共地连接,否则模块可能无法正常工作。设备的串口速率和串口校验要须和模块一致,模块和模块之间通信需要设置空中收发频率、扩频因子、扩频带宽、网络 ID、有效数据比和工作模式一致。

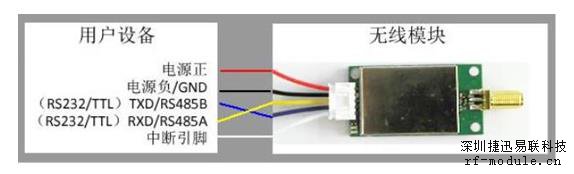

图 7.1无线模块和用户设备连接示意图(TTL/RS232/RS485)
其他参数请下载以下pdf资料了解
