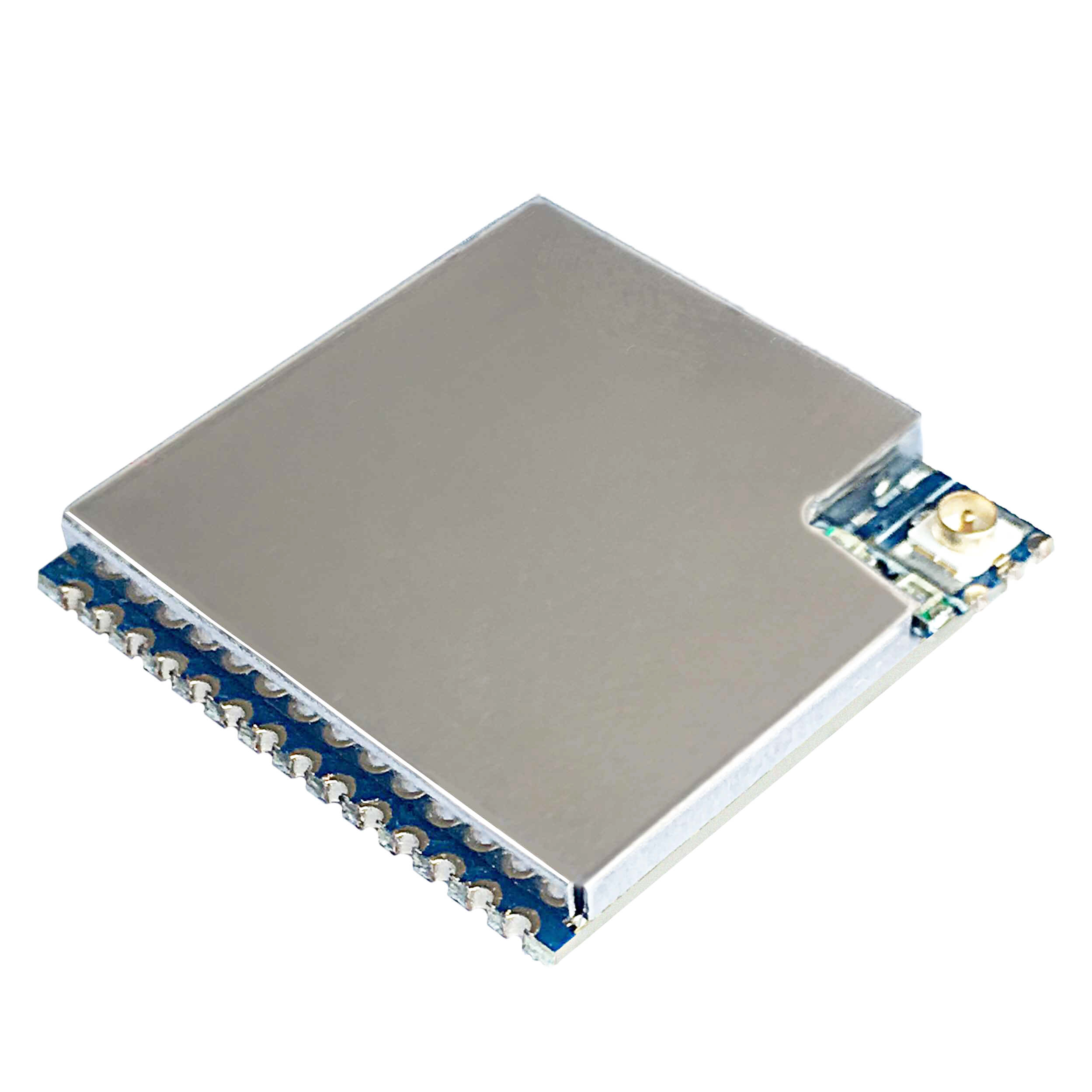

无线数传模块 YL-800MN
芯片方案：EFM32 Sx1278/EFM32 Sx1276
载波频率：100mW 500mW 2W
发射功率：≤20dBm（100mW），≤27dBm（500W），≤33dBm（2W）；
通讯距离：100mW 1km/500mW 2km/2W 3km
产品尺寸：看规格书
通讯接口：看规格书
产品简介：这是一款7级路由的分布式MESH网状自组网无线数传模块。模块采用EFM32低功耗单片机处理器，足够支持复杂的网状自组网协议，同时兼具较低的功耗。支持禁止路由发现/自动路由发现/强制路由发现/源路由多种组网方式。用户不需要对模块进行二次开发，也无需控制组网过程，只需要按照16进制数据帧格式提供数据，即可轻松组网。
| 产品概述 |
|---|
| 这是一款7级路由的分布式MESH网状自组网无线数传模块。模块采用EFM32低功耗单片机处理器，足够支持复杂的网状自组网协议，同时兼具较低的功耗。支持禁止路由发现/自动路由发现/强制路由发现/源路由多种组网方式。用户不需要对模块进行二次开发，也无需控制组网过程，只需要按照16进制数据帧格式提供数据，即可轻松组网。 |
| 规格参数 | 参数值 |
|---|---|
| 通讯距离 | 开阔地单跳平均视距100mW 1km，500mW 2km，2W 3km |
| 无线方案 | Semtech Sx1276（500mW）/Sx1278（100mW、2W） |
| 调制技术 | LoRa扩频调制技术 |
| 工作频率 | 100mW 433/490MHz，500mW 868/915MHz，2W 433MHz |
| 发射功率 | ≤20dBm（100mW），≤27dBm（500W），≤33dBm（2W） |
| 接收灵敏度 | -148dBm |
| 串口速率 | 可设1200bps～57600bps（默认9600bps） |
| 接口校验 | 可设无校验（NO）/奇校验（ODD）/偶校验（EVEN） |
| 工作电压 | DC 5V，100mW的可定制DC3.3V |
| 发射电流 | ≤100mA（20dBm），≤500mA（27dBm），≤1A（33dBm） |
| 接收电流 | ≤15.2mA |
| 转发时间 | 200ms |
| 路由方式 | 禁止路由发现/自动路由发现/强制路由发现/源路由 |
| 安装方式 | 1.5mm标准半孔焊盘，方便嵌入式安装，三款模块pin-pin |
| 工作环境 | 工业级-40～+80℃ ，10%～90%相对湿度，无冷凝 |
| 模块特点 | 上电就工作，无需组网过程； MESH协议分层处理，大大的提供了稳定性； 内置看门狗，保证长期可靠稳定运行 |
100mW 小功率模块尺寸结构
500mW 中功率模块尺寸结构
2W 大功率模块尺寸结构
管脚定义及说明：
| 序号 | 名称 | 管脚定义 |
|---|---|---|
| 1 | GND | 电源地 |
| 2 | VCC | DC5V（100mW的可以定制DC3.3V） |
| 3 | PE13 | 预留GPIO口 |
| 4 | PA0 | 预留GPIO口 |
| 5 | PA1 | 预留GPIO口 |
| 6 | PA2 | 预留GPIO口 |
| 7 | TXD | 3.3V电平数据输出脚，接用户的RXD |
| 8 | RXD | 3.3V电平数据输入脚，接用户的TXD |
| 9 | PB7 | 预留GPIO口 |
| 10 | PB8 | 预留GPIO口 |
| 11 | RST | 硬件复位脚，低电平复位 |
| 12 | PB11 | 485-EN，485芯片使能脚，用于把TTL转成485信号 |
| 13 | PB13 | LED-RX，用于指示无线接收 |
| 14 | PB14 | LED-TX，用于指示无线发送 |
| 15 | GND | 射频地 |
| 16 | RF | 射频信号收发引脚，接天线 |
| 17 | GND | 射频地 |
| 18 | ADC | ADC电压采集口 |
| 产品概述 |
|---|
一个基本的 MESH 网络由多个节点（SLAVE OR NODE）模块和一个集中器 （MASTER OR ROOT）模块组成。SLAVE 模块和 MASTER 模块之间进行双向数据 交互，报文可以由 SLAVE 模块进行多次中继。由 MASTER 到 SLAVE 的数据流称 为下行，反之为上行。下行数据传输方式为广播(MASTER 发送的数据所有节点 都能收到)；上行数据传输方式为单播(SLAVE 发送的数据到最近的 MASTER 上) 路由的选择都是自动完成的. 注意如果有多个集中器 MASTER，那么 SLAVE 传 输数据会自动上传到最近通信过的 MASTER，其它 MASTER 不能收到。
组网数据传递示意图
仅用 YL-800MN 组网模块便可以轻松组建最小 2 个点到成千上万点的 MESH 网络。MESH 是完全分布式的对称网络，理论上只需要单一的设备类型 即可。因为是分布式对等网络，所以在整个网络中没有中心和节点之分，所有 的节点在网络中的权限完全对等。  YL-800MN 模块组网应用示意图 采用 YL-800MN 模块可以轻松组建性能优异、成熟稳定的分布式自组网 MESH 网络，代表了自组网技术的最先进水平，可以代替有线、点对多点和集 中式组网方式，极大扩大网络覆盖范围和网络的健壮性，并且能够有效降低设 备成本和维护成本。 YL-800MN 模块应用在自组网领域如传感网络、无线抄表、智能家居等领域， 具有明显的技术优势和价格优势。比如，采用 YL-800MN 的无线抄表方案，可 以仅需要发送一条广播报文就可以在很短时间之内实现全网仪表的集抄，不需 要对单个仪表进行一一抄读，大大节省了抄读的时间。在没有外来干扰和孤立 节点的情况下，MESH 无线抄表的方案的单次全网抄收成功率达到 100%。 |
