NB-IOT YL-300T
芯片方案：MT2625
载波频率：全网通
发射功率：23dBm
通讯距离：详见规格书
产品尺寸：详见规格书
通讯接口：TTL

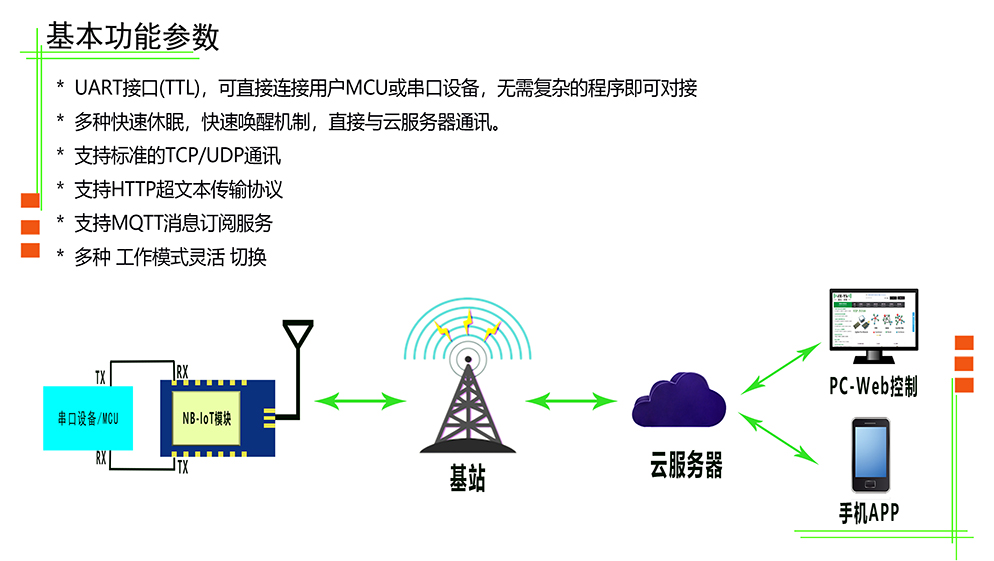

产品简介：YL-300T是一款NB-IOT的标准通信模块， 直接与通信运营商的基站进行通信，可定制带定位功能的NB模组，实时上报定位信息;支持多种物联网平台协议。全网通模式，方便接入三大运营商网络，支持TCP/UDP通讯，超小尺寸，多种休眠和唤醒机制，支持HTTP文本传输协议和MQTT消息订阅服务。
| 技术参数 | 参数值 |
|---|---|
| 供电范围 | 2.2V—3.6V |
| 省电电流 | 支持PSM&40uA, eDRX&12uA两种低功耗模式 |
| 支持协议 | 支持3GPP R13/R14协议 |
| 支持频段 |
B1/B2/B3/B5/B8/B11/B12/B13/B17/B18/B19/ B20/B21/B25/B26/B28/B31/B66/B70/B71 |
| 数据带宽 | 理论数据UL 20 kbps/DL 25 kbps |
| 发射功率 | 23dBm |
| SIM卡接口 | 支持SIM卡1.8V,3.0V |
| 数据格式 | 支持UTP和TCP。 |
| 射频输出 | 50Ω |
| 固件升级 | 支持串口升级。 |
| 稳定范围 | 常规温度-35℃~75℃,扩展温度-40℃~85℃ |
电气特性参数值（模块功耗）
| 模式 | 测试条件 | 最小值 | 平均值 | 最大值 |
|---|---|---|---|---|
| IDLE | VBAT=3.3V,DRX CYCLE=2.56s | - | 233uA | - |
| ACTIVE | VBAT=3.3V,DRX CYCLE==2.56s | - | 288uA | - |
| PSM | VBAT=3.3V | - | 3.3uA | - |
| eDRX | VBAT=3.3V,DRX CYCLE=81.92s | - | 66.2uA | - |
| POWER OFF | VBAT=3.3V | - | 2.3uA | - |
| DEEP SLEEP | VBAT=3.3V | - | 3.2uA | - |
| LIGHT SLEEP | VBAT=3.3V | - | 49uA | - |
电气特性参数值（绝对最大额定参数）
| 名称 | 说明 | 最小值 | 推荐值 | 最大值 |
|---|---|---|---|---|
| VBAT | 工作电压 | 2.2V | 3.3V | 3.63V |
| VIO18 | 数字 IO 口电源 | 1.7V | 1.8V | 1.9V |
| IDDPP | 峰值电流 | -0.3 | - | 1A |
电气特性参数值（数字接口特性）
| 名称 | 说明 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| VIL | 输出低电平 | 0V | - | 0.7V |
| VIH | 出高电平 | 1.62V | 1.8V | 1.98V |
| VOL | 输出低电平 | 0V | - | 0.3V |
| VOH | 输出高电平 | 1.62V | 1.8V | 1.98V |
管脚定义及说明：
| 引脚符号 | 引脚功能 | 电压值 |
|---|---|---|
| UART0_TX | UART0数据输出引脚,接用户的输入引脚 | 1.8V |
| UART0_RX | UART0数据输入引脚,接用户的输出引脚 | 1.8V |
| SPI_CS | SPI片选引脚 | 1.8V |
| SPI_MISO | SPI主入从出引脚 | 1.8V |
| SPI_MOSI | SPI主出从入引脚 | 1.8V |
| SPI_SCK | SPI时钟引脚 | 1.8V |
| UART1_CTS | UART1清除发送引脚 | 1.8V |
| UART1_RTS | UART1准备接收引脚 | 1.8V |
| UART1_TX | UART1数据输出引脚,接用户的输入引脚 | 1.8V |
| UART1_RX | UART1数据输入引脚,接用户的输出引脚 | 1.8V |
| SLEEP_EN | 模块休眠使能脚 | 1.8V |
| SYSRSTB | 系统重启 | 1.8V |
| VIO18 | 1.8V输出电压引脚 | 1.8V |
| PWRKEY | 开机键 | 0—3.6V |
| RTC_EINT | 内部时钟中断引脚，拉低可退出PSM模式 | 1.8V |
| VSIM | SIM电源引脚，由模块输出 | 1.8V/3V |
| SIM_SCLK | SIM时钟引脚，时钟信号由模块输出 | 1.8V/3V |
| SIM_SIO | SIM数据引脚，双向信号 | 1.8V/3V |
| SIM_SRST | SIM复位引脚，复位信号由模块输出 | 1.8V/3V |
| SIM_DET | SIM检测引脚 | 1.8V/3V |
| STATUS | 模块状态 | 1.8V |
| GND | 接地，模拟信号地 | |
| GND | 接地，模拟信号地 | |
| NC | 无 | |
| GND | 接地，射频信号地 | |
| GND | 接地，射频信号地 | |
| ANT | 天线 | |
| GND | 接地，射频信号地 | |
| GND | 接地，射频信号地 | |
| GND | 接地，模拟信号地 | |
| NC | 无 | |
| MD_GPIO0 | 通用IO口0引脚 | 1.8V |
| MD_GPIO1 | 通用IO口1引脚 | 1.8V |
| I²C0_SCL | I²C0的时钟引脚 | 1.8V |
| I²C0_SDA | I²C0的数据引脚 | 1.8V |
| AP_READY | 预留IO口引脚 | 1.8V |
| ADC0 | 模数转换口引脚 | 1.4V |
| NC | 无 | |
| VBAT | 电源 | 2.2V—3.6V |
| VBAT | 电源 | 2.2V—3.6V |
| 应用领域 |
|---|
| 智能烟感设备 |
| 水、电、气、暖等计量表自动集中抄表系统 |
| 水利、油田、矿井、气象等设备信息采集 |
| 路灯控制、电网监测、风光互补系统 |
| 移动定位设备 |
