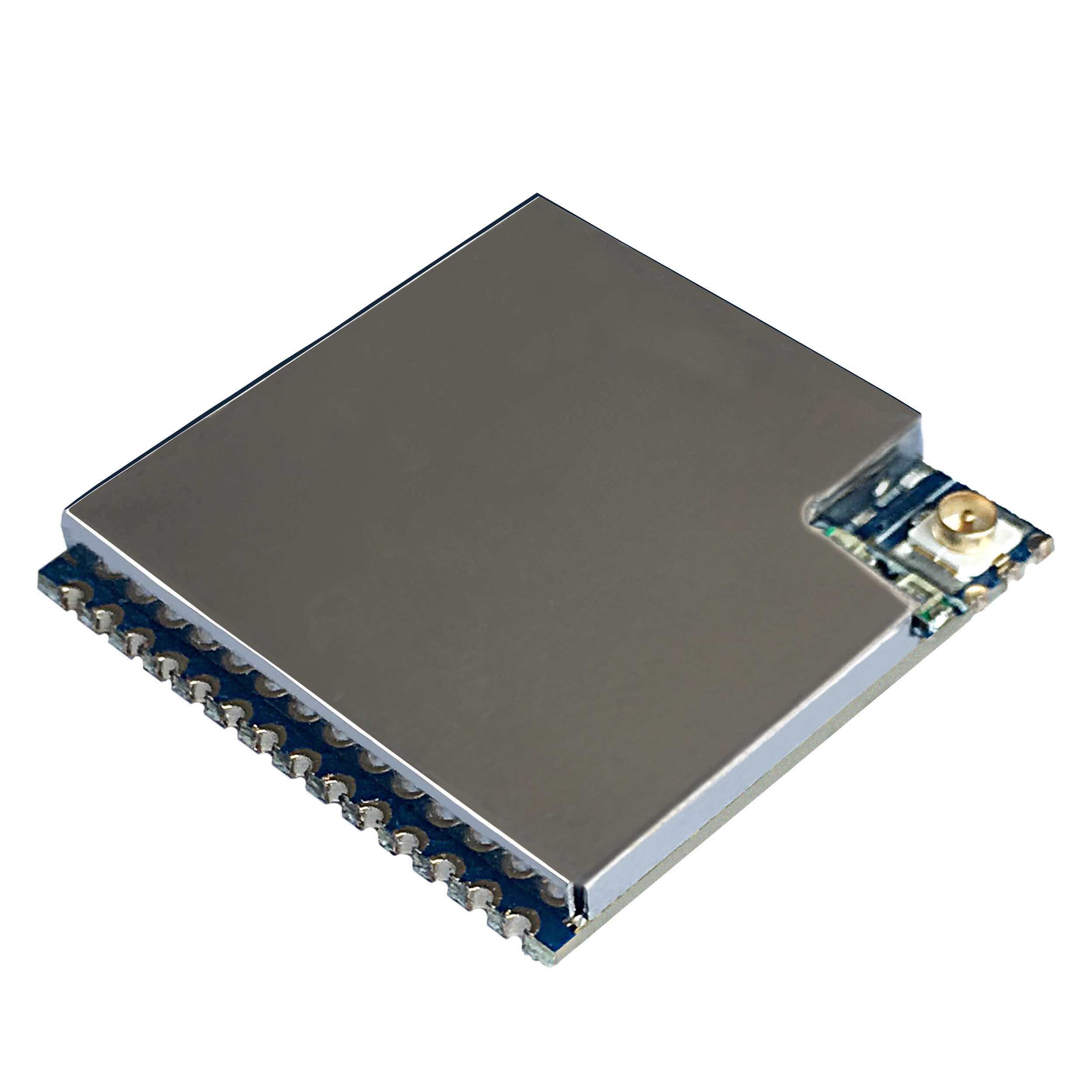

LoRaWAN节点无线模块YL-800RO

芯片方案:ASR 6505
载波频率:CN470/EU433/EU868/CN779/US915/AS923/IN865
发射功率:22±1dBm(max)
通讯距离:3-6KM@(城市,视距,天线配置,条件不同,传输距离不同)
产品尺寸:23*23*3mm半圆型邮票孔,间距1.2mm
通讯接口:TTL/MAX485/MAX232
产品简介:YL-800RO是一款小体积、微功率、低功耗、高性能、远距离的LoRaWAN标准节点终端无线数传模块。内部自动扩频计算,信道调频,可支持Class A和Class B模式,适配标准型LoRaWAN网关。在LoRaWAN标准协议工作模式下,星状网络可以使用网关来解决可能的结点冲突问题和低功耗问题。 用户可以通过简单的AT指令,对模块进行操作控制,也可以用我司的配置软件进行配置通信,模块可以灵活配置信道等一些参数。

产品概述
        YL-800RO是一款小体积、微功率、低功耗、高性能、远距离的LoRaWAN标准节点终端无线数传模块。内部自动扩频计算,信道调频,可支持Class A和Class B模式,适配标准型LoRaWAN网关。在LoRaWAN标准协议工作模式下,星状网络可以使用网关来解决可能的结点冲突问题和低功耗问题。
        用户可以通过简单的AT指令,对模块进行操作控制,也可以用我司的配置软件进行配置通信,模块可以灵活配置信道等一些参数。


规格参数 LoRaWAN标准节点无线模块
工作电压 3.3 V/5V
发射功率 22±1dBm(max)
发射电流 <120mA
接收电流 <15mA
休眠电流 <2uA
接收灵敏度 -137±1dBm(@SF=12,292bps)
通讯协议 符合LoRaWAN Specification 1.1标准,支持CLAA CN470、EU433、EU868、CN779、US915、IN865多个频段和协议版本
工作模式 Class A/Class B
通讯接口 TTL
串口速率 1200-115200bps(默认9600bps)
串口校验 8E1/8O1/8N1(可选)
通讯距离 3-6KM@(城市,视距,天线配置,条件不同,传输距离不同)

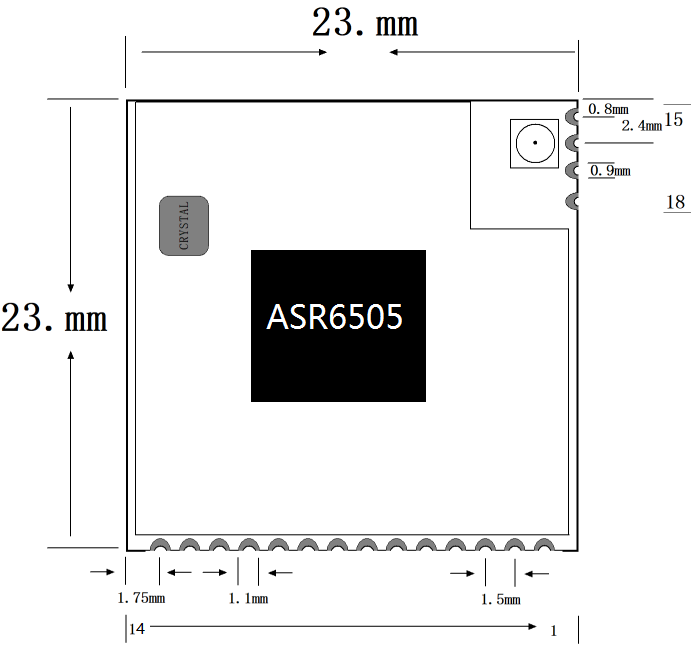

封装尺寸 23*23*3mm,半圆型邮票孔,间距1.2mm
工作条件 -40~85℃,10%~90%相对湿度,无冷凝(工业级别)
其他 可通过AT指令修改参数
固件在线升级
内置看门狗,保证长期可靠稳定运行


序号 引脚符号 引脚功能 引脚说明

1

PB7

LED_TX

发射数据指示(发射数据时为高电平)

2

PB6

LED_RX

接收数据指示(接收数据时为高电平)

3

PB5

485_EN

485使能控制

4

RST

硬件复位

低电平复位硬件

5

PH5

GPIO

预留IO口

6

PH4

GPIO

预留IO口

7

RXD

数据输入脚

电平数据输入脚,接用户的TXD

8

TXD

数据输出脚

电平数据输出脚,接用户的RXD

9

PA6

GPIO

预留IO口。

10

PE3

GPIO

预留IO口。

11

PA5

GPIO

预留IO口。

12

PA4

休眠控制脚

低电平工作,高电平休眠

13

VCC

电源

电源范围4.5V-5.5V(定制可以2.1~3.6V)

14

GND

电源地

GND(一般客户的电源地相连)

15

GND

射频地

射频地

16

RF

射频

射频信号收发引脚,接天线

17

GND

射频地

射频地

18

ADC

ADC

电压采集(特殊定制程序,一般悬空。)

下载类目 下载链接
产品规格书 YL-800RO LoRaWAN节点模块规格书
测试说明书 YL-800RO LoRaWAN节点模块测试使用说明书

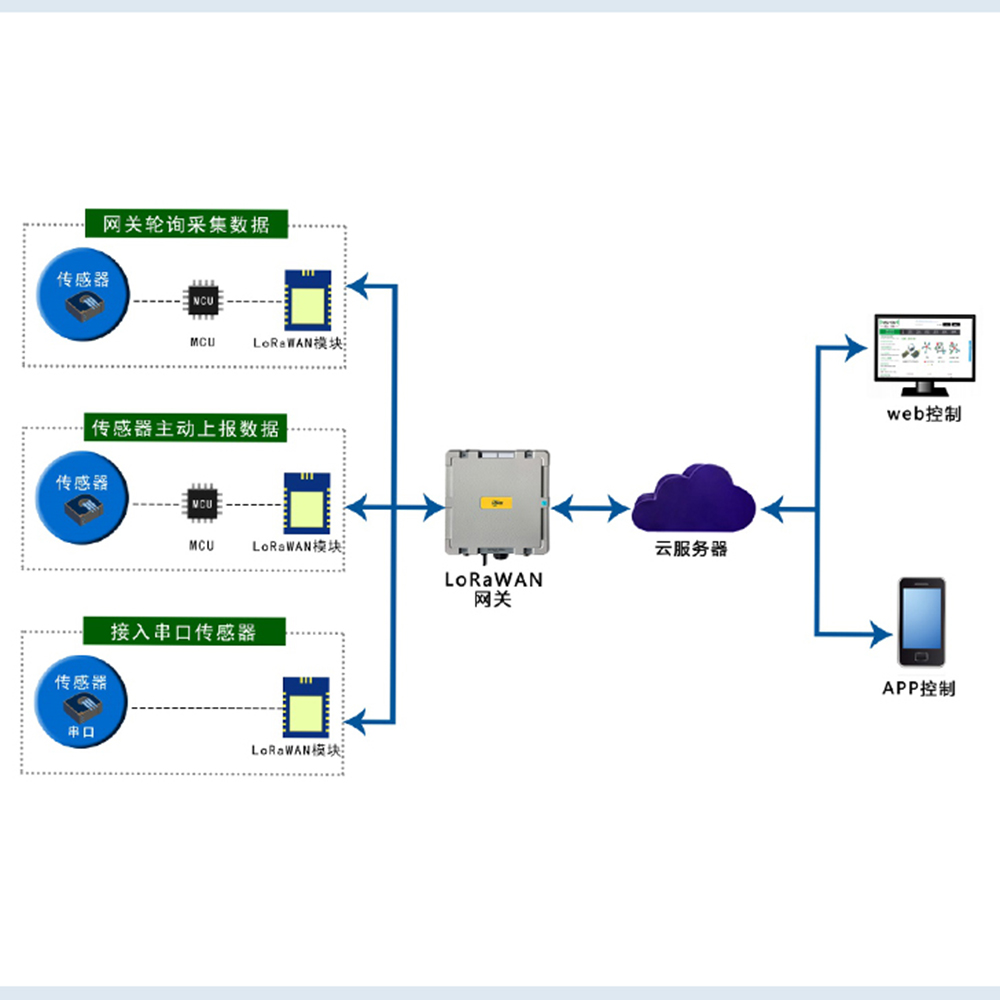

产品应用
1.智能家居、智能交通、传感网络
2.工业自动化、农业现代化、建筑智能化
3.水、电、气、暖等计量表自动集中抄表系统
4.水利、油田、矿井、气象等设备信息采集
5.路灯控制、电网监测、风光互补系统
6.工业设备数据无线传输以及工业环境监测
7.其他一切需要无线代替有线通讯的情况
