射频无线模块 YL-1278RF
芯片方案：Sx1278/Sx1276
载波频率：YL-1278RF：433M/490M；YL-1276RF：868M/915M
发射功率：≤100mW(20dBm)
通讯距离：视距3-5km
产品尺寸：20mm*29mm*3mm
通讯接口：SPI
产品简介：YL-1278RF是一款高性能、低功耗、远距离的微功率无线扩频编码模块，内部自动扩频计算和硬件校验处理，用户不需要了解太复杂的射频知识，和硬件调，只是需要调试底层SPI通信，和理解好函数的意义。就可以轻松的应用YL_1278RF扩频模块。YL_1278RF模块非常适合远距离，低数据量和低功耗等应用场合。
射频模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK射频模块。
| 产品概述 |
|---|
|
YL-1278RF是一款高性能、低功耗、远距离的微功率无线扩频编码模块，内部自动扩频计算和硬件校验处理，用户不需要了解太复杂的射频知识，和硬件调，只是需要调试底层SPI通信，和理解好函数的意义。就可以轻松的应用YL_1278RF扩频模块。YL_1278RF模块非常适合远距离，低数据量和低功耗等应用场合。
射频模块的射频芯片基于扩频跳频技术，在稳定性、抗干扰能力以及接收灵敏度上都超越现有的GFSK射频模块。
|
| 性能参数 | 参数值 |
|---|---|
| 传输距离 | 视距 3-5km |
| 无线方案 | Sx1278 / Sx1276 |
| 调制方式 | FSK、GFSK、MSK、GMSK、OOK、LoRa |
| 载波频率 | YL-1278RF：433M/490M； YL-1276RF：868M/915M |
| 频道数量 | 频段范围内任意设置频率值 |
| 数据接头 | 1.27mm 间距插针或邮票孔 |
| 通讯协议 | 用户自定义 |
| 通讯接口 | SPI |
| 编程速率 | ≤300kbps |
| 数据流向 | 半双工（可发可收，但收发不同时） |
| 天线接头 | 焊盘，阻抗 50Ω |
| 供电电压 | DC 1.8-3.6V |
| 发射功率 | ≤100mW(20dBm) |
| 接收电流 | ≤30mA； |
| 接收灵敏 | -148dBm |
| 功耗大小 | 发射≤100mA，接收≤10mA，休眠≤1uA |
| 工作环境 | -40℃~+85℃，10~90%相对湿度无冷凝 |

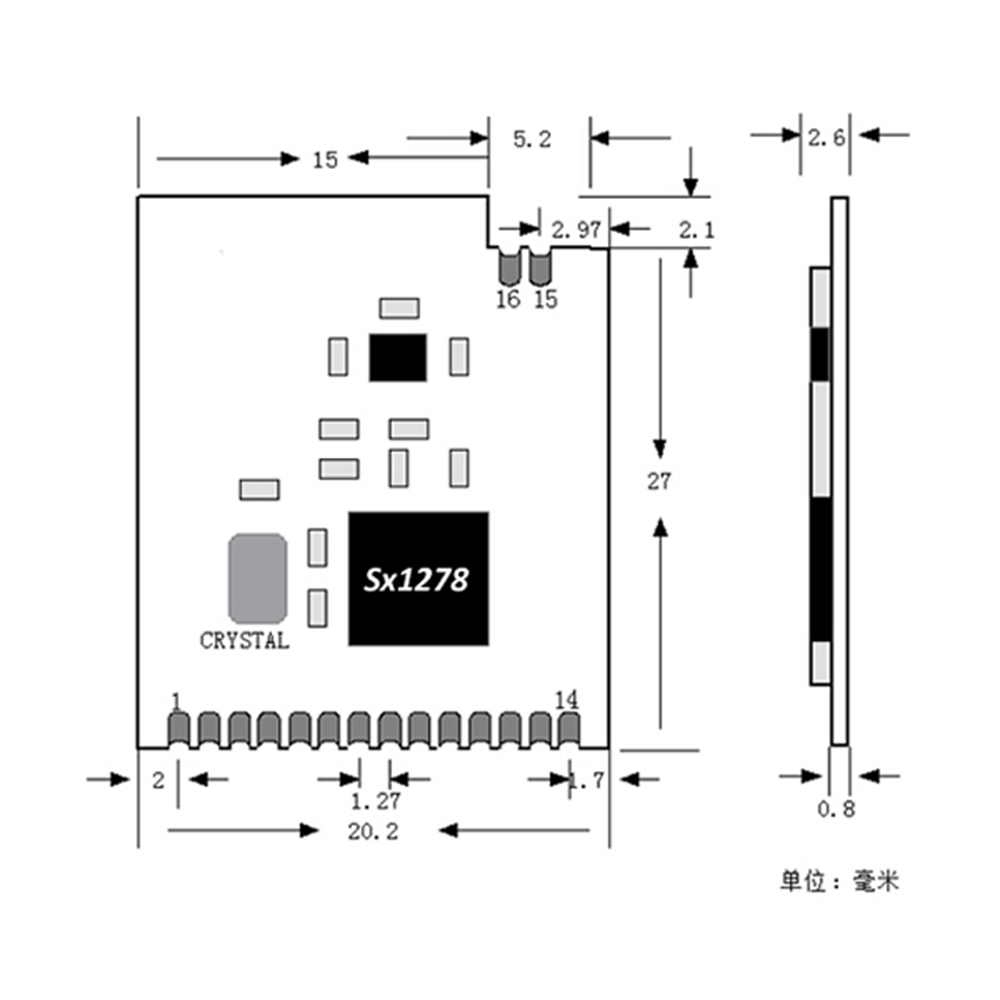

| 体积尺寸 | 带屏蔽罩 20mm*29mm*3mm |
| 其他功能 | 参考 Sx1276 / Sx1278 芯片官方文档 |

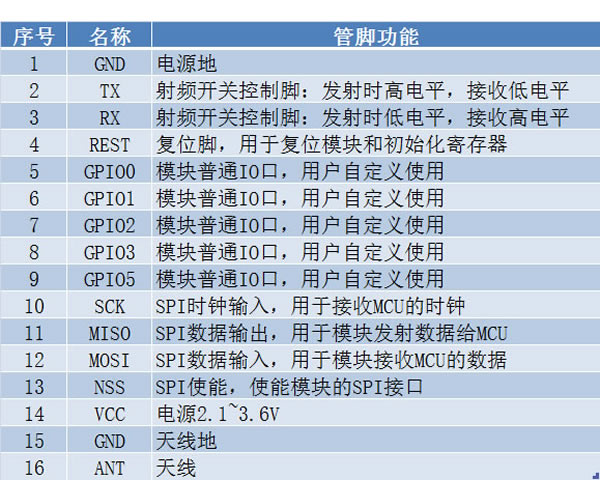

引脚定义及说明：
| 序号 | 符号 | 引脚功能 | |
|---|---|---|---|
| 1 | GND | 电源地 | |
| 2 | TX | 射频开关控制脚：发射高电平，接收低电平 | |
| 3 | RX | 射频开关控制脚：发射低电平，接收高电平 | |
| 4 | REST | 复位脚，用于复位模块和初始化寄存器 | |
| 5/6/7/8/9 | GPIO 0/1/2/3/5 | 模块普通 IO 口，用户自定义使用 | |
| 10 | SCK | SPI 时钟输入，用于接收 MCU 的时钟 | |
| 11 | MISO | SPI 数据输出，用于模块发射数据给 MCU | |
| 12 | MOSI | SPI 数据输入，用于模块接收 MCU 的数据 | |
| 13 | NSS | SPI 使能，使能模块的 SPI 接口 | |
| 14 | VCC | 电源 1.8~3.6V | |
| 15 | GND | 天线地 | |
| 16 | ANT | 天线 | |
| 应用领域 | 产品 |
|---|---|
| 四表集抄 | 水表、电表、气表、热表等无线抄表 |
| 智慧农业 | 灌溉控制、农田数据采集、温室大棚监测 |
| 智能家居 | 无线开关、智能灯泡、家电控制、电子门禁、智能锁 |
| 手持设备 | 点菜机、手抄机、扫描枪、对讲机 |
| 智能交通 | 交通信号灯无线遥控、路灯集中控制系统 |
| 数据发送 | 电子看板、LED 显示屏、油价屏、超市货架标签 |
| 数据采集 | 电子衡器、粮情测控、水文水利监测 |
| 安防系统 | 无线报警器、电子围栏、摄像机云台控制 |
| 智慧城市 | 楼宇节能、暖通控制、井盖防盗监控、路边或停车场车位管理 |
| 医疗管理 | 老人呼叫器、婴儿监护仪、医疗设备仪表监测 |
| 会议设备 | 投票表决器、评分评价器、抢答器、无线耳麦音箱 |
| 资产管理 | 人员定位监测、物资设备定位监测 |
| 无线传感 | 温度、湿度、压力、水质、液位、震动等传感器无线监测 |
| 工控系统 | PLC 数据传输、自动化控制 |
| 能源管理 | 水力发电、风力发电、光伏发电等变电站维护 |
| 穿戴设备 | 手表、狗环、耳标、胸牌、挂件 |
