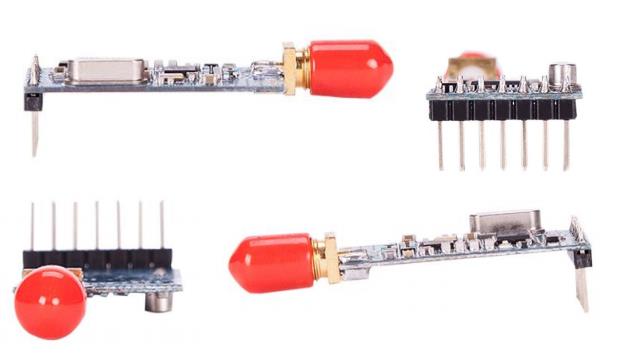

无线收发模块 YL-100T
芯片方案：Silicon Labs Si4432
载波频率：433/915MHz
发射功率：≤20dBm
通讯距离：开阔地视距 1-2km
产品尺寸：33.6mm*19mm
通讯接口：UART - TTL
产品简介：基于Silicon Labs的Si4432射频无线方案，采用GFSK调制技术，自带ST单片机，UART半双工的无线数传模块。内含无线收发通讯程序，不改变用户数据和协议，用户无需自己编程控制数据收发过程，即可实现数据透传（所发即所收），空旷环境下，可实现1KM的数据传输。
| 产品概述 |
|---|
| 基于Silicon Labs的Si4432射频无线方案，采用GFSK调制技术，自带ST单片机，UART半双工的无线数传模块。内含无线收发通讯程序，不改变用户数据和协议，用户无需自己编程控制数据收发过程，即可实现数据透传（所发即所收），空旷环境下，可实现1KM的数据传输。 |
| 性能参数 | 参数值 |
|---|---|
| 通讯距离 | 开阔地视距 1-2km |
| 无线方案 | Silicon Labs Si4432 |
| 调制技术 | GFSK（高斯频移键控），抗干扰能力强 |
| 工作频率 | 可选 433/915MHz 等开放频段，购买时指定 |
| 通讯信道 | 8 个信道可用 |
| 通讯模式 | 半双工透明传输，发射接收自动切换，所收即所发 |
| 工作电压 | 可选 3.3 或 5V，购买时指定，5V 比 3.3V 多一个 LDO |
| 发射功率 | ≤20dBm（默认最大），7 级可调 |
| 接收灵敏度 | -121dBm@1.2kbps |
| 通讯接口 | UART - TTL 3.3V 电平 |
| 空中速率 | 可设 1200/2400/4800/9600（默认）/19200bps |
| 串口速率 | 可设 1200/2400/4800/9600 默认/19200/38400/57600bps |
| 数据格式 | 一个起始位、8 个数据位、一个停止位 |
| 校验方式 | NO 无校验（默认）/ODD 奇校验/EVEN 偶校验 |
| 发射电流 | ≤100mA（20dBm），发射功率越小发射电流越小 |
| 接收电流 | ≤30mA |
| 工作环境： | -40~+80 摄氏度，无冷凝； |
| 天线接头： | 默认 SMA 外螺内孔母头，阻抗 50Ω ，可不焊接； |
| 尺寸大小： | 裸板 35.8mm*19.6mm（不算天线座和插针）； |

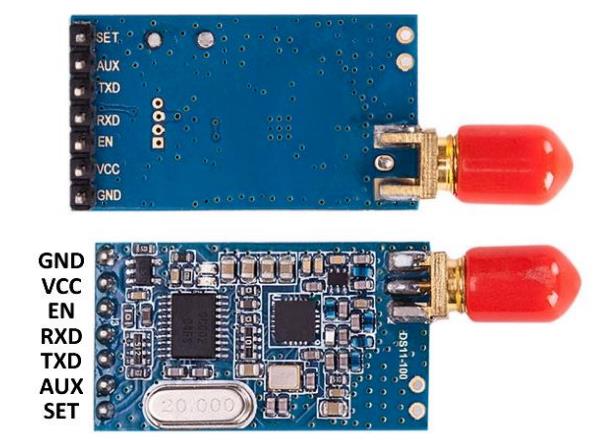

引脚定义及说明：
| 序号 | 符号 | 引脚功能 | |
|---|---|---|---|
| 1 | GND | 接电源负极或接地。 | |
| 2 | VCC | 接电源正极，可选 DC 3.3V 或 5V 可选，购买时指定。 | |
| 3 | EN | 休眠使能，高电平（悬空）工作，低电平（接地）休眠。 | |
| 4 | RXD | 数据输入，接用户的 TXD。 | |
| 5 | TXD | 数据输出，接用户的 RXD。 | |
| 6 | AUX | 无需连接。 | |
| 7 | SET | 低电平（接地）进入设置模式；高电平（悬空）退出设置模式。 | |
| 注意： EN、TXD、RXD、AUX、SET 都是 3.3V 电平，如果用户是 5V 的 MCU，为 了稳定，建议做电平转换，否则容易丢包或者误码率高。 | |||
