无线数据终端DTU YL-700
芯片方案：STM32/4G
载波频率：4G
发射功率：见规格参数
通讯距离：见规格参数
产品尺寸：86mm*72mm*18mm
通讯接口：TTL、RS232、RS485

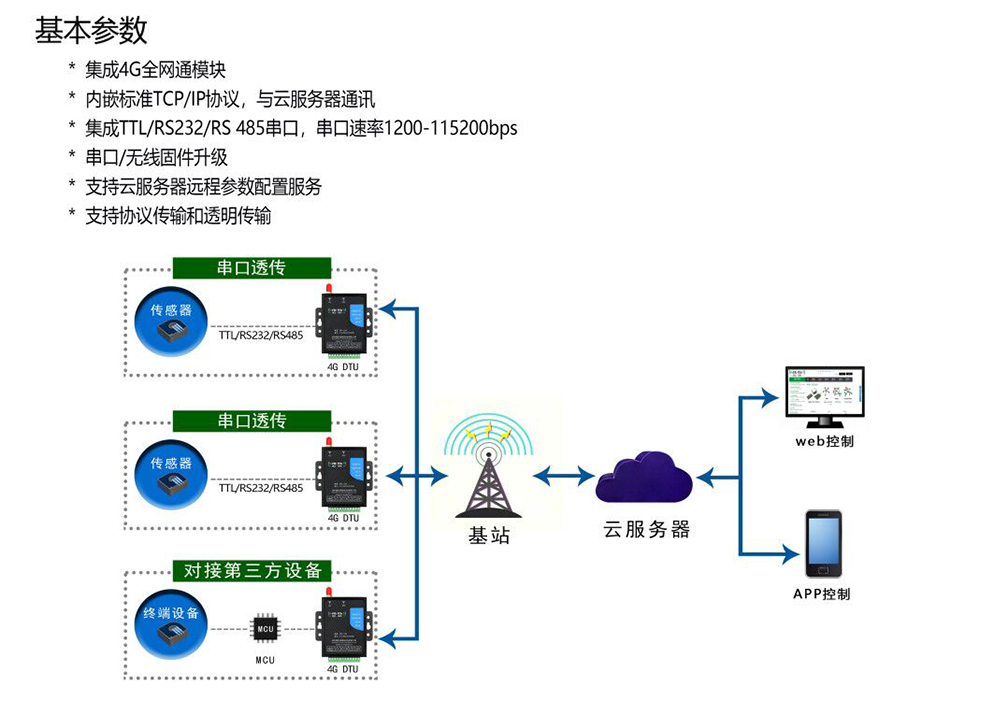

产品简介：这是一款无线数据传输单元（Data Transfer Unit，简称DTU），专门用于将串口数据转换为IP数据，或将IP数据转换为串口数据，通过无线通信网络进行传送的无线终端设备。硬件包括控制器单元、无线通讯模块、电源管理模块、接口转换电路等主要组成部分。该DTU采用工业级的高性能32位通信处理器，以嵌入式SO实时操作系统为软件支撑平台，内嵌标准的TCP/IP协议栈，支持数据透明传输。WDT看门狗设计，保证系统稳定。具有完备的防掉线机制，保证数据终端永远在线。
| 项目 | 内容 | |
|---|---|---|
| 硬件版本 | 2G | M26模组，支持移动/联通 2G网络； |
| 4G | EC20模组，支持全网通 4G网络； | |
| 软件版本 | 通用型 | 支持数据透传； |
| 服务器型 | 支持短信和协议传输； | |
| 标准及频段 | 2G |
支持EGSM900/GSM1800MHz 双频； 可选GSM850/900/1800/1900MHz 四频； 支持GSM phase 2/2+；支持GPRS class 10，可选class 12； |
| 4G | 支持FDD-LTE/TDD-LTE/WCDMA/TD-SCDMA/CDMA/GSM； | |
| 理论带宽 | 2G | GSM：下行速率≤85.6Kbps，上行速率≤42.8Kbps |
| 4G |
FDD-LTE ：下行速率≤100Mbps，上行速率≤50Mbps TDD-LTE ：下行速率≤61Mbps， 上行速率≤18Mbps WCDMA ：下行速率≤42Mbps，上行速率≤5.76Mbps TD-SCDMA：下行速率≤4.2Mbps，上行速率≤2.2Mbps CDMA ：下行速率≤5.4Mbps，上行速率≤14.7Mbps |
|
| 发射频率 | 2G |
GSM850/900：<33dBm； GSM1800/1900：<30dBm |
| 4G |
GSM850/EGSM900 ：33dBm±2dB; DCS1800/PCS1900：30dBm±2dB; CDMA ： 24dBm+6/-1dB; WCDMA ：24dBm+1/-3dB; TD-SCDMA ： 24dBm+1/-3Db; LTE FDD ：23dBm±2dB; LTE TDD ： 23dBm±2dB |
|
| 接收灵敏度 | 2G | <-107dBm |
| 4G |
GSM850/PCS1900：-109dBm CDMA ：-107 dBm WCDMA ：-110dBm TD-SCDMA：-109dBm LTE FDD：-99dBm LTE TDD：-98dBm |
|
| 处理器 | 工业级STM32处理器，M3内核 | |
| 通信接口 |
同时支持TTL、RS232、RS485； 支持1200-115200bps等常用串口速率； 支持8N1、8O1、8E1等数据格式； |
|
| 设置接口 | 独立的RS232接口专门用于参数配置。固定115200bps，8N1。 | |
| 天线接口 | 标准SMA外螺纹内孔母头天线接口，阻抗50欧； | |
| SIM/UIM 卡接口 |
SIM/UIM 卡接口标准的抽屉式用户卡接口。 支持1.8V/3V SIM/UIM 卡，内置15KV ESD 保护。 |
|
| 支持网络 | GPRS：支持联通，移动网络（支持联通和移动卡）；４G：全网通，支持联通，电信，移动网络 | |
| 电源接口 | 端子接口，内置电源反相保护和过压保护 | |
| 电源标准 | DC 12V/1A（电源范围：DC 5V-24V） | |
| 功耗大小 |
通讯：50-90mA@12VDC；115-165mA@5VDC 待机：25mA@12VDC；45mA@5VDC |
|
| 封装规格 | 金属外壳，保护等级IP30，外壳和系统安全隔离，特别适合工控现场。 | |
| 尺寸重量 | 90mm*72mm*19mm；107克（不包含配件）； | |
| 扩展工作温度 | -40~+85ºC（-40~+185℉） | |
| 储存温度 | -40~+85ºC（-40~+185℉） | |
| 相对湿度 | 95%(无凝结) | |
管脚定义及说明：
| 序号 | 名称 | 功能 |
|---|---|---|
| 1 | POWER-VCC | 接电源正极 DC 5-24V |
| 2 | POWER-GND | 接电源负极和用户设备GND |
| 3 | TTL-RX | TTL通信接收，接用户TTL发射 |
| 4 | TTL-TX | TTL通信发射，接用户TTL接收 |
| 5 | 232-RX | RS232通信接收，接用户232发射 |
| 6 | 232-TX | RS232通信发射，接用户232接收 |
| 7 | 485_A | RS485通信A，接用户485-A |
| 8 | 485_B | RS485通信B，接用户485-B |
| 9 | 232-RX1 | RS232设置接收，接用户232发射 |
| 10 | 232-TX | RS232设置发射，接用户232接收 |
| 11 | GPIO-P0 | 保留IO口备用 |
| 12 | GPIO-P1 | 保留IO口备用 |
| 产品应用 |
|---|
| 产品支持短信传输和云平台数据传输，支持多达20个终端同时组网传输，弥补了小无线通讯距离的不足，可 作为小无线通讯的补充，广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、 移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感 勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。 |
