LoRa网关 YL-701

芯片方案:LoRa/STM32
载波频率:见规格书
发射功率:见规格书
通讯距离:见规格书
产品尺寸:91mm*79.9mm*24.8mm
通讯接口:TTL、RS232、RS485
产品简介:这是一款LoRa转2G/4G的无线数传网关,专门用于将LoRa数据或串口数据转换为IP数据,或将IP数据转换为LoRa数据或串口数据,通过无线通信网络进行传送的无线中继设备。硬件包括控制器单元、无线通讯模块(2G/4G模组、LoRa模组)、电源管理模块、接口转换电路等主要部件。这款无线网关采用工业级的高性能32位通信处理器,以嵌入式SO实时操作系统为软件支撑平台,内嵌标准的TCP/IP 协议栈,支持串口数据透明传输。WDT看门狗设计,保证系统稳定。具有完备的防掉线机制,保证网关永远在线。

产品应用
       这是一款LoRa转2G/4G的无线数传网关,专门用于将LoRa数据或串口数据转换为IP数据,或将IP数据转换为LoRa数据或串口数据,通过无线通信网络进行传送的无线中继设备。硬件包括控制器单元、无线通讯模块(2G/4G模组、LoRa模组)、电源管理模块、接口转换电路等主要部件。这款无线网关采用工业级的高性能32位通信处理器,以嵌入式SO实时操作系统为软件支撑平台,内嵌标准的TCP/IP 协议栈,支持串口数据透明传输。WDT看门狗设计,保证系统稳定。具有完备的防掉线机制,保证网关永远在线。



LoRa网关 YL-701LoRa网关 YL-701

项目 内容
硬件版本 2G M26模组,支持移动/联通 2G网络;尽量使用2G卡。
4G EC20模组,支持全网通 4G网络;
标准及频段 2G 支持EGSM900/GSM1800MHz;
可选GSM850/900/1800/1900MHz ;
支持GSM phase 2/2+;
4G 支持FDD-LTE/TDD-LTE/WCDMA/TD-SCDMA/CDMA/GSM
理论带宽 2G GSM:下行速率≤85.6Kbps,上行速率≤42.8Kbps
4G FDD-LTE :下行速率≤100Mbps,上行速率≤50Mbps;
TDD-LTE :下行速率≤61Mbps ,上行速率≤18Mbps;
WCDMA :下行速率≤42Mbps ,上行速率≤5.76Mbps;
TD-SCDMA:下行速率≤4.2Mbps,上行速率≤2.2Mbps;
CDMA :下行速率≤5.4Mbps,上行速率≤14.7Mbps;
发射频率 2G GSM850/900:<33dBm;
GSM1800/1900:<30dBm
4G GSM850/EGSM900 :33dBm±2dB;
DCS1800/PCS1900:30dBm±2dB;
CDMA : 24dBm+6/-1dB;
WCDMA :24dBm+1/-3dB;
TD-SCDMA : 24dBm+1/-3Db;
LTE FDD :23dBm±2dB;
LTE TDD : 23dBm±2dB
接收灵敏度 2G <-107dBm
4G GSM850/PCS1900:-109dBm
CDMA :-107 dBm
WCDMA :-110dBm
TD-SCDMA:-109dBm
LTE FDD:-99dBm
LTE TDD:-98dBm
处理器 工业级STM32处理器,M3内核
LoRa通信 Sx1278 LoRa扩频调制技术,420-450MHz载波频率;
-148dBm超高接收灵敏度,最大2W(33dBm)发射功率,7级可调:
级数 1 2 3 4 5 6 7
功率 100mw 200mw 300mw 500mw 1w 1.5w 2w
数据串口 UART-TTL:
支持1200-115200bps等常用串口速率;
支持8N1、8O1、8E1等数据格式;
天线接口 标准SMA外螺纹内孔母头天线接口,特性阻抗50欧;
设置串口 独立的TTL接口专门用于参数配置。固定115200bps,8N1。
支持网络 GPRS:支持联通,移动网络(支持联通和移动卡);4G:全网通,支持联通,电信,移动网络
SIM/UIM卡接口 SIM/UIM 卡接口标准的抽屉式用户卡接口;
支持1.8V/3V SIM/UIM 卡,内置15KV ESD 保护
电源标准 接线端子,内置电源反相保护和过压保护
电源范围 DC 5V-24V,1A以上
功耗大小 50-90mA@12VDC;115-165mA@5VDC
封装规格 金属外壳,保护等级IP30。
外壳和系统安全隔离,特别适合工控现场。
尺寸重量 91mm*72.5mm*21.8mm;150g(不含配件)。
工作温度 -40~+85ºC(-13~+149℉)
储存温度 -45~+125ºC(-40~+185℉)
相对湿度 95%(无凝结)


LoRa网关

管脚定义及说明:

序号 名称 定义
1 VCC DC5-24V 电源正极输入
2 GND 电源负极接地
3 RX 数据通信TTL接收,接用户TTL发射
4 TX 数据通信TTL发射,接用户TTL接收
5、6、7、8 P0、P1、P2、P3 通 通用IO口
9 RX1 参数设置TTL接收,接用户TTL发射
10 TX1 参数设置TTL发射,接用户TTL接收
11、12 P4、P5 通用IO口



下载类目 下载链接
产品说明书 LoRa网关YL-701产品手册说明书
模块通信协议 LoRa网关与标准模块通信协议
传感器协议说明书 LoRa网关与传感器协议说明
软件下载 (中)YL_701设置软件
软件下载 (英)YL_701设置软件



产品应用

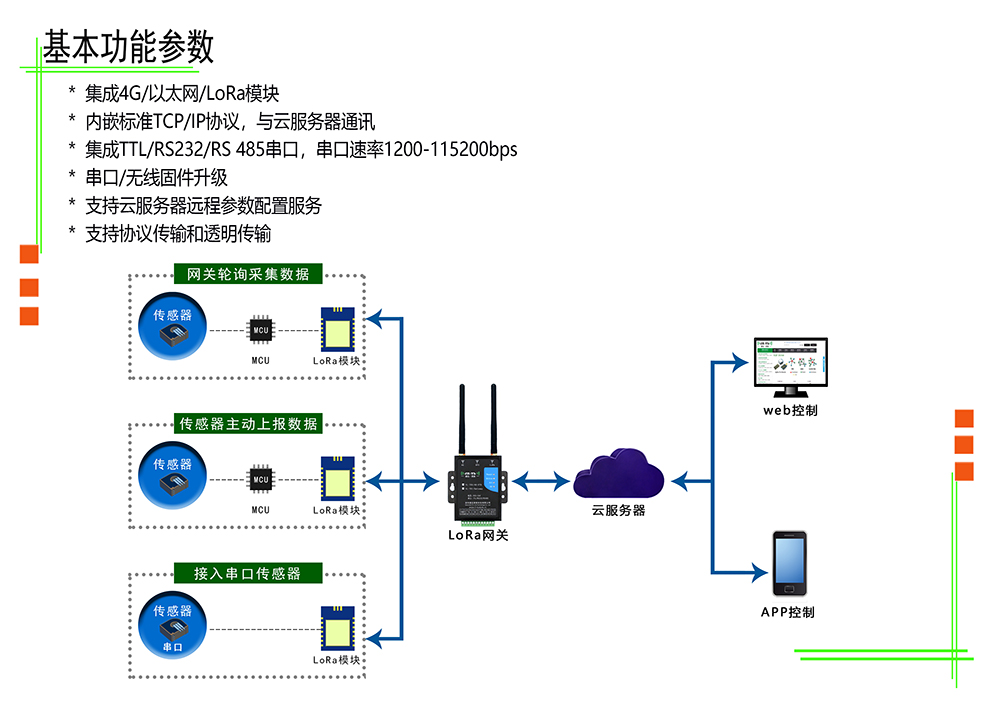

       网关与服务器通讯采用 2G/4G 信号,只要有手机基站信号覆盖的地方,都可以使用。 网关与终端通讯采用 LoRa 信号,为了保证节点低功耗运行,网关与节点采用星型组网通讯方 式:网关发送数据给节点是通过地址码把目标节点唤醒的,其它节点不唤醒;节点返回数据给网关是透传的,并且不唤醒其它节点,节点之间互不通信,如下图所示:
