云端WiFi YL-8266C
芯片方案：ESP8266
载波频率：2.4GHz
发射功率：802.11b :20dBm
通讯距离：详见规格书

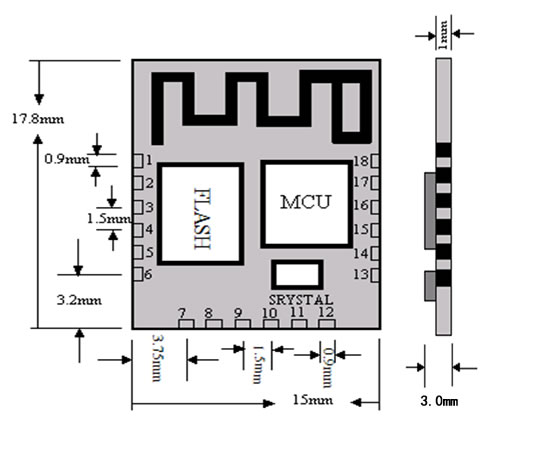

产品尺寸：超小体积17.8*15*3mm
通讯接口：TTL
产品简介：YL-8266C是一款高性能、易连接、低成本的WiFi标准模块，客户无需了解复杂的底层的协议，只需要通过简单的配置，就可以让自己的设备轻松的连接到互联网上。实现远程操作和监控。YL-8266C模块的核心处理器ESP8266在较小尺寸封装中集成业界领先的Tensilica L106高速32位微型MCU，带有16位精简模式，主频支持80MHz和160MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，板载天线。
| 产品概述 |
|---|
| YL-8266C是一款高性能、易连接、低成本的WiFi标准模块，客户无需了解复杂的底层的协议，只需要通过简单的配置，就可以让自己的设备轻松的连接到互联网上。实现远程操作和监控。YL-8266C模块的核心处理器ESP8266在较小尺寸封装中集成业界领先的Tensilica L106高速32位微型MCU，带有16位精简模式，主频支持80MHz和160MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，板载天线。 |
| 技术参数 | 参数值 |
|---|---|
| 无线方式 | WIFI协议传输 |
| 工作频率 | 2.4GHz |
| 发射功率 | 802.11 b:20dBm 802.11 g:17dBm 802.11 n:14dBm |
| 接收灵敏度 |
802.11 b:(11Mdps) -91db； 802.11 g:(54Mdps) -75db； 802.11 n:(MCS7) -72db |
| 串口速率 | 固定9600bps，可定制其他波特率，购买时说明； |
| 接口校验 | 8 N 1 |
| 工作电压 | 3.0～3.3V |
| 发射电流 |
≤170MA (传送802.11b，CCK 11Mbs，POUT=+17dBm) ≤140MA (传送802.11g，OFDM 54Mbs，POUT=+15dBm) ≤120MA (传送802.11n，MCS7，POUT=+13dBm) |
| 接收电流 |
≤50MA(接收 802.11b，包长 1024字节，-80dBm) ≤56MA(接收 802.11g，包长 1024字节，-70dBm) ≤56MA(接收 802.11n，包长 1024字节，-65dBm) |
| 关机模式 | ≤5uA |
| 工作温度 | -40～+80℃ （工业级别） |
| 工作湿度 | 10%～90%相对湿度，无冷凝 |
管脚定义及说明：
| 序号 | 名称 | 管脚定义 |
|---|---|---|
| 1 | VCC | 电源输入 2.1-3.6V |
| 2 | GPIO4 | 数字 I/0 口 |
| 3 | GPIO0 | 工作状态指示灯 |
| 4 | GPIO2 | 数字 I/0 口 |
| 5 | MTDO | 下拉 1K 电阻 |
| 6 | GND | 电源地脚 |
| 7 | GPIO13 | 数字 I/0 口 |
| 8 | GPIO5 | 数字 I/0 口 |
| 9 | RXD | 串口接收管脚 |
| 10 | GND | 电源地脚 |
| 11 | TXD | 串口发送管脚 |
| 12 | RST | 复位管脚 |
| 13 | ADC | ADC 采样管脚/普通 IO |
| 14 | EN | 上拉或悬空 |
| 15 | SLEEP | 保留 |
| 16 | GPIO12 | 数字 I/0 口 |
| 17 | GPIO14 | 数字 I/0 口 |
| 18 | GND | 电源地脚 |
| 注：GPIO0 作为 WiFi 下载模式/工作模式切换管脚；正常工作模式，GPIO0 悬空或者上拉；下载模式，GPIO0 下拉或者接地。 | ||
| 应用领域 | 产品 |
|---|---|
| 智能家居 | 无线开关、智能灯泡、家电控制、智能锁 |
| 手持设备 | 点菜机、手抄机、扫描枪、对讲机 |
| 数据发送 | 电子看板、LED 显示屏、油价屏、超市货架标签 |
| 数据采集 | 电子衡器、粮情测控、水文水利监测 |
| 安防系统 | 无线报警器、电子围栏、摄像机云台控制 |
| 智慧城市 | 楼宇节能、暖通控制、井盖防盗监控、路边或停车场车位管理 |
| 医疗管理 | 老人呼叫器、婴儿监护仪、医疗设备仪表监测 |
| 会议设备 | 投票表决器、评分评价器、抢答器、无线音箱 |
| 无线传感 | 温度、湿度、压力、液位、震动等无线传感 |
| 穿戴设备 | 手表、狗环、耳标、胸牌、挂件 |
