ZigBee无线模块 YL-5168D
芯片方案：JN5164/JN5168
载波频率：2.405GHZ-2.480GHZ
发射功率：20dBm
通讯距离：详见规格书
产品尺寸：30*16*4mm
通讯接口：数字接口/模数转换接口
产品简介：YL-5168 是一款采用NXP公司最新推出的高性能射频芯片的zigbee 模块，高稳定性，低功耗，高性价比，内部资源丰富，芯片内嵌入高性能的32bit处理器和大容量flash ，功能强大，方便客户的二次开发。支持多种组网协议，使用范围广，开发灵活，可扩展性强。该模块具有尺寸小，结构简单，方便嵌入客户的产品。
| 产品概述 |
|---|
| YL-5168 是一款采用NXP公司最新推出的高性能射频芯片的zigbee 模块，高稳定性，低功耗，高性价比，内部资源丰富，芯片内嵌入高性能的32bit处理器和大容量flash ，功能强大，方便客户的二次开发。支持多种组网协议，使用范围广，开发灵活，可扩展性强。该模块具有尺寸小，结构简单，方便嵌入客户的产品。 |
| 规格参数 | 参数值 |
|---|---|
| 供电电压 | 3.4V-6V。（2.0V-3.6V 可定制） |
| 发射电流 | 140mA @20dBM |
| 接收电流 | 27mA |
| 休眠电流 | 0.8uA |
| 工作频率 | 2.405GHZ-2.480GHZ |
| 发射功率 | 20dBm （YL-5168CK 不加功放，2.5dBm） |
| 接收灵敏度 | -104dBm |
| 无线传输速率 | 250kbps |
| 串口速率 | 4800bps～115200bps(可设置） |
| 接口数据格式 | 8E1/8O1/8N1(可选） |
| 工作温度 | -40℃ ～ +80℃ （工业级别） |
| 工作湿度 | 10%～90%相对湿度,无冷凝 |

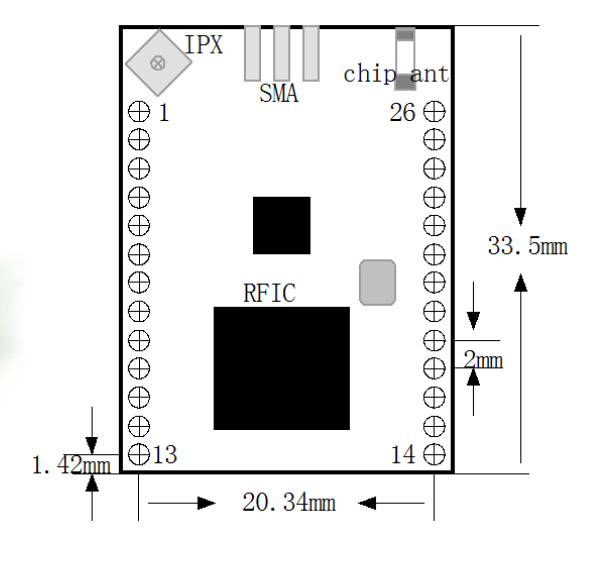

管脚定义及说明：
| 序号 | 名称 | 管脚定义 |
|---|---|---|
| 1 | ADC1 | 模数转换1 |
| 2 | SPICLK | SPI时钟输出 |
| 3 | SPIMISO | SPI数据接口 |
| 4 | SPIMOSI | SPI数据接口 |
| 5 | SPISEL0 | SPI使能脚 |
| 6 | DIO0 | I/O数字接口0 |
| 7 | DIO1 | I/O数字接口1 |
| 8 | DIO4 | I/O数字接口4 |
| 9 | DIO5 | I/O数字接口5 |
| 10 | TXD0 | USART串口是数据输出脚 |
| 11 | RXD0 | USART串口是数据输入脚 |
| 12 | DIO8 | I/O数字接口8 |
| 13 | DIO9 | I/O数字接口9 |
| 14 | GND | 电源地（0V) |
| 15 | VCC | 电源（3.4-6V) |
| 16 | DIO10 | I/O数字接口10 |
| 17 | DIO11 | I/O数字接口11 |
| 18 | DIO12 | I/O数字接口12 |
| 19 | DIO13 | I/O数字接口13 |
| 20 | RESETN | 复位脚，低电平有效 |
| 21 | DIO14/TXD1 | I/O数字接口14 |
| 22 | DIO15/RXD1 | I/O数字接口15 |
| 23 | DIO16 | I/O数字接口16 |
| 24 | DIO17 | I/O数字接口17 |
| 25 | ADC2 | 模数转换2 |
| 26 | GND | 电源地（0V） |
| 应用领域 |
|---|
| *强健且安全的低功耗无线应用 |
| *RF4CE 远程控制 |
| *JenNet-IP 网络 |
| *ZigBee SE 网络 |
| *ZigBee 光链路网络 |
| *照明和家庭自动化 |
| *玩具和游戏外设 |
| *智能能源 |
| *能量收集，例如自供电的电灯开关 |
